高精度光學玻璃模具沖壓機 GMP 系列
成型示例
主要成型產品
雙凹透鏡、雙凸透鏡、凹凸透鏡、插入透鏡、f-θ 透鏡、微透鏡陣列和光纖陣列等。
示例 1：非球面玻璃透鏡
適用于移動電話攝像模塊的非球面玻璃透鏡
成型機：GMP-311V
模具：碳化鎢合金
玻璃材料：L-BAL42 (OHARA)
成型溫度：570°C
示例 2：DOE 玻璃透鏡
DOE 非球面玻璃透鏡通過特殊鎳合金模具成型
模具材料：新開發的鎳合金，可通過金剛刀具加工。
• 允許高達 500°C 的成型溫度。
• 通過金剛刀具加工銳利邊緣。
成型機：GMP-311V
玻璃材料：K-PSFn214（折射指數：2.14）（Sumita 光學玻璃）
成型溫度：470°C
示例 3：高 NA 玻璃透鏡
高 NA 非球面玻璃透鏡
成型機：GMP-311V
模具：碳化鎢合金
玻璃材料：L-BAL42 (OHARA)
成型溫度：550°C

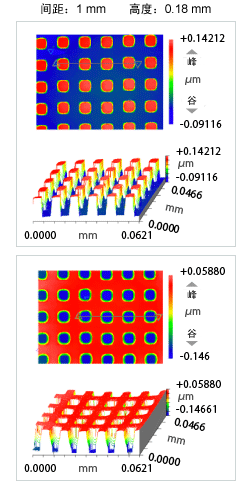

示例 4：納米壓印基本圖案
1) 線條和空間
模具：非晶碳
（提供商：NTT-AT Nanofabrication Corp.）
成型機：GMP-207 HV
壓印材料：石英玻璃
成型溫度：1400°C
2) 點圖案
模具：非晶碳
（提供商：NTT-AT Nanofabrication Corp.）
成型機：GMP-207 HV
壓印材料：石英玻璃
成型溫度：1350°C
示例 5：大直徑玻璃透鏡
大直徑玻璃透鏡
成型機：GMP-310-3R
模具：碳化鎢合金
玻璃材料：K-PBK40
（Sumita 光學玻璃）
成型溫度：560°C
示例 6：產品設計玻璃
成型產品設計玻璃
成型機：GMP-1013-10S
模具：非晶碳
